Produkte
Zuhause Produkte

Hydraulikdichtung

Stangendichtung

Hydraulikstangen-PTFE-SPNS-Stufendichtung

Hydraulikstangen-PTFE-SPNS-Stufendichtung

Stangendichtungen sind statische Dichtungen, die in Stopfbuchsen oder Gehäusen eingebaut werden, um das Austreten von Flüssigkeit aus dem Inneren eines Zylinders nach außen zu verhindern, wenn die Stange zyklisch bewegt wird.

  • Marke:

    JST Seals
  • Art.-Nr:

    SPNS(STR)
  • Zahlung:

    T/T
  • Produktursprung:

    China
  • Hafen:

    Guangzhou
  • Bestellung (MOQ):

    50
  • Produktdetail

Hydraulikstangendichtung PTFE SPNS Stufendichtung


Hydraulikdichtungen vom Typ SPNS , Man nennt sie auch  Stangenstufendichtungen , statische Dichtungen, die in Stopfbuchsen oder Gehäusen installiert werden, um das Austreten von Flüssigkeit aus dem Inneren eines Zylinders nach außen zu verhindern, wenn die Stange zyklisch bewegt wird.


SPNS-Dichtungen können für verschiedene Anwendungen eingesetzt werden, insbesondere dann, wenn Polyurethan-Dichtungen für Anwendungen wie Öl in Wasser oder Emulsionsmedien nicht geeignet sind. PTFE-Materialien weisen im Vergleich zu anderen bekannten Dichtungsmaterialien eine extrem geringe Reibung, Korrosionsbeständigkeit und Hitzebeständigkeit auf. Im Vergleich zu Polyurethan und anderen Gummidichtungsmaterialien ist PTFE jedoch hart und weist eine geringe Elastizität auf. Um die Vorteile von PTFE voll ausnutzen zu können, muss PTFE mit einem Spreizring zur Ergänzung der Elastizität als Dichtung kombiniert werden. Gleichzeitig muss der PTFE-Schleifring sinnvoll ausgelegt sein und der Spreizring muss eine ausreichende Anfangsdichtkraft bieten und seine statische Dichtfunktion in der Nut gewährleisten.


Um eine gute Lebensdauer zu erreichen, werden dem PTFE verschiedene Füllstoffe zugesetzt. Diese Füllstoffe können die Verformungsbeständigkeit von PTFE deutlich verbessern, die Verschleißfestigkeit erhöhen und das Extrusionsrisiko verringern. Unseren gängigen PTFE-Materialien wird Bronze zugesetzt.


O-Ringe werden aufgrund ihrer geringen Kosten, der vollen Größe, der einfachen Verfügbarkeit und der großen Auswahl an Materialien üblicherweise als Expansionsringe verwendet. Es ist sehr wichtig, den besten Spreizring auszuwählen, da die Dichtfunktion des Schleifrings vom Spreizring abhängt, was sich stark auf die Lebensdauer der Dichtung auswirkt. Wir empfehlen die Verwendung von SPNS-Dichtungen, wenn eine geringe Reibung erforderlich ist.

Vorteile:

1. Chemische Beständigkeit
2. Hitzebeständigkeit
3. Geringe Reibung
4. Hat eine gute Ölrückführungseigenschaft
5. Einfache Installation
6. Langlebigkeit

7. Hohe Druckbeständigkeit


Arbeitsbedingungen
Arbeitsdruck
Arbeitstemperatur
Arbeitsgeschwindigkeit
Arbeitsmedium
Material
≤40 MPa
-30℃ bis +110℃
-25℃ bis +220℃

Abhängig vom gewählten Material

≤4m/s
Hydraulisches Öl; Gas; Wasser; usw
PTFE-Band: Mit Bronze gefülltes PTFE
O-Ring:
NBR, A70±5

FKM, A75±5


Anwendungsvorschlag:
Die Stangenstufendichtung  wird für die Hin- und Herbewegung der Kolbenstange verwendet und eignet sich besonders für schwere Geräte wie Baumaschinen, Druckgeräte usw. Sie kann die beste Dichtwirkung erzielen, wenn sie mit einem Staubring mit Doppellippendichtung verwendet wird.

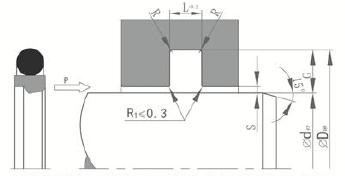

Größentabelle für hydraulische Stangendichtungen:

Durchmesser: φ8,9–φ500 mm " " "


PN. Größe Material
STR 40X55,1X6,3 PTFE+Bronze, NBR
STR 45X60,1X6,3 PTFE+Bronze, NBR
STR 48X63,1X6,3 PTFE+Bronze, NBR
STR 50X65,1X6,3 PTFE+Bronze, NBR
STR 55X70,1X6,3 PTFE+Bronze, NBR
STR 56X71,1X6,3 PTFE+Bronze, NBR
STR 60X75,1X6,3 PTFE+Bronze, NBR
STR 63X78,1X6,3 PTFE+Bronze, NBR
STR 65X80,1X6,3 PTFE+Bronze, NBR
STR 70X85,1X6,3 PTFE+Bronze, NBR
STR 75X90,1X6,3 PTFE+Bronze, NBR
STR 80X95,1X6,3 PTFE+Bronze, NBR
STR 85X100,1X6,3 PTFE+Bronze, NBR
STR 90X105,1X6,3 PTFE+Bronze, NBR
STR 95X110,1X6,3 PTFE+Bronze, NBR
STR 100X115,1X6,3 PTFE+Bronze, NBR
STR 105X120,1X6,3 PTFE+Bronze, NBR
STR 110X125,1X6,3 PTFE+Bronze, NBR
STR 115X130,1X6,3 PTFE+Bronze, NBR
STR 120X135,1X6,3 PTFE+Bronze, NBR
STR 125X140,1X6,3 PTFE+Bronze, NBR
STR 130X145,1X6,3 PTFE+Bronze, NBR
STR 140X155,1X6,3 PTFE+Bronze, NBR
STR 145X160,1X6,3 PTFE+Bronze, NBR
STR 150X165,1X6,3 PTFE+Bronze, NBR
STR 155X170,1X6,3 PTFE+Bronze, NBR
STR 160X175,1X6,3 PTFE+Bronze, NBR
STR 180X195,1X6,3 PTFE+Bronze, NBR
STR 40X55,5X6,3 PTFE+Bronze, NBR
STR 45X60,5X6,3 PTFE+Bronze, NBR
STR 48X63,5X6,3 PTFE+Bronze, NBR
STR 50X65,5X6,3 PTFE+Bronze, NBR
STR 55X70,5X6,3 PTFE+Bronze, NBR
STR 56X71,5X6,3 PTFE+Bronze, NBR
STR 60X75,5X6,3 PTFE+Bronze, NBR
STR 63X78,5X6,3 PTFE+Bronze, NBR
STR 65X80,5X6,3 PTFE+Bronze, NBR
STR 70X85,5X6,3 PTFE+Bronze, NBR
STR 75X90,5X6,3 PTFE+Bronze, NBR
STR 80X95,5X6,3 PTFE+Bronze, NBR
STR 90X105,5X6,3 PTFE+Bronze, NBR
STR 95X110,5X6,3 PTFE+Bronze, NBR
STR 100X115,5X6,3 PTFE+Bronze, NBR
STR 105X120,5X6,3 PTFE+Bronze, NBR
STR 110X125,5X6,3 PTFE+Bronze, NBR
STR 120X135,5X6,3 PTFE+Bronze, NBR
STR 155X170,5X6,3 PTFE+Bronze, NBR
STR 160X175,5X6,3 PTFE+Bronze, NBR
" "
