Was ist eine V-Stack-Dichtungsbaugruppe?

A V-Stack-Dichtungsbaugruppe —oft als bezeichnet Dichtungsstapel oder V-Packung Die V-Dichtung besteht aus mehreren übereinander angeordneten Dichtungselementen. Jedes Element besitzt ein V-förmiges Profil, wodurch sich der Stapel unter Druck zusammenzieht und eine zuverlässige, dauerhafte Abdichtung gewährleistet. Da sich die einzelnen Ringe flexibel an Druckänderungen anpassen, bietet die V-Dichtung eine hervorragende Dichtungsleistung in anspruchsvollen Öl- und Gasumgebungen.

Wie funktioniert eine V-Stack-Dichtung?

Das Dichtungsprinzip beruht auf druckaktivierter Expansion.

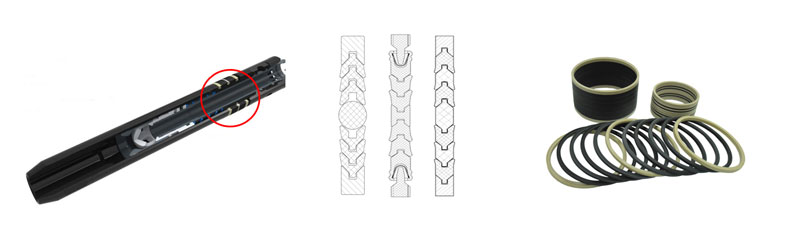

Bei angelegtem Bohrloch- oder Hydraulikdruck weitet sich jeder V-Ring im Stapel nach außen und presst fest gegen das Metallgehäuse. Dadurch wird sowohl unter statischen als auch unter dynamischen Bedingungen eine dichte Abdichtung erreicht. Der Stapel besteht typischerweise aus folgenden Komponenten:

• Weibliche Adapter – zur strukturellen Unterstützung
• Mehrere V-Ringe – die primären Dichtungselemente
• Männliche Adapter – helfen, die Last zu verteilen und den Stapel zu stabilisieren

Diese Anordnung gewährleistet, dass die Baugruppe hohen Drücken, großen Extrusionsspalten und erheblichen mechanischen Bewegungen standhält.

Wo werden V-Stack-Dichtungsbaugruppen in der Öl- und Gasindustrie eingesetzt?

V-Stapel-Dichtungen finden breite Anwendung in verschiedenen Werkzeugen und Übertageanlagen der Ölfeldindustrie. Typische Anwendungsgebiete sind:

• Bohrlochkopf- und Weihnachtsbaumkomponenten
• Packer und Bohrlochwerkzeuge
• Hydraulische Aktuatoren und BOP-Ausrüstung
• Hochdruck-Serviceventile

Da die Stapelkonstruktion Verschleiß, Fehlausrichtung und Druckzyklen toleriert, ist sie ideal für die rauen und unvorhersehbaren Bedingungen in Bohr- und Produktionsumgebungen.

Warum sollte man sich für eine V-Stack-Dichtungsbaugruppe entscheiden?

Eine V-förmige Stapelanordnung bietet mehrere Vorteile:

• 1. Sehr robuste Dichtung
• 2. Mehrere Dichtlippen für eine sichere Abdichtung
• 3. Einfacher Austausch vor Ort mit Sprengringen
• 4. Große Auswahl an Größen
• 5. Kann auch bei unebenen Arbeitsflächen verwendet werden.
• 6. Betriebstemperaturen von -49 °F bis +500 °F / -45 °C bis +260 °C, abhängig vom Elastomer.
• 7. Kompatibel mit nahezu allen Medien
• Das Dichtungsmaterial könnte PEEK und modifiziertes PTFE sein. Es zeichnet sich durch gute Elastizität, Dichtungseffizienz und Extrusionsbeständigkeit aus.

Bei Anlagen, die auch unter schwankenden Drücken sicher bleiben müssen – wie z. B. Bohrlochkopfkörper, Betätigungssysteme und Packerwerkzeuge – bieten V-Stack-Dichtungen eine gleichbleibende Zuverlässigkeit.

Die V-Stack-Dichtung ist für eine stabile, druckaktivierte Abdichtung in anspruchsvollen Öl- und Gasanwendungen konzipiert. Durch die Kombination mehrerer V-förmiger Dichtungsringe zu einem einzigen Stapel bietet sie Langlebigkeit, Anpassungsfähigkeit und hohe Extrusionsbeständigkeit und ist somit eine bevorzugte Dichtungslösung in Hochdruckumgebungen an Bohrlochköpfen und im Bohrloch.
