In Öl- und Gasbohrlochkopfsysteme Die Zuverlässigkeit der Abdichtung ist entscheidend für die Aufrechterhaltung der Druckintegrität und die Gewährleistung der langfristigen Bohrlochsicherheit. Unter verschiedenen Dichtungslösungen , Bohrlochkopf-P-Dichtungen werden weit verbreitet verwendet als statische Dichtungen in Gehäuseköpfen und Gehäusespulen, insbesondere dort, wo große Toleranzen und raue Gehäuseoberflächen vorhanden sind.

Was genau ist eine P-Dichtung am Bohrlochkopf, und warum wird sie häufig bei Bohrlochkopf-Ausrüstungen spezifiziert?

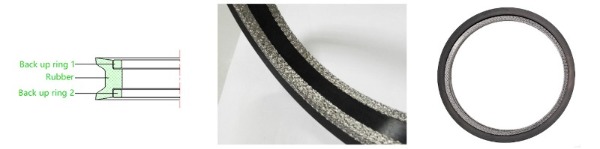

Was ist eine Bohrlochkopf-P-Dichtung?

Eine Bohrlochkopf-P-Dichtung ist ein druckbeaufschlagtes, statisches Dichtungselement, das speziell für den Einsatz in Bohrlochkopf-Ausrüstung wie Gehäuseköpfen, Gehäusespulen und Steigrohrköpfen entwickelt wurde. Sie wird typischerweise im unteren Dichtungsbereich zwischen dem Gehäuseringraum und dem Bohrlochkopfgehäuse oder Flanschanschluss installiert.

Im Gegensatz zu herkömmlichen Elastomerdichtungen ist eine P-Dichtung so konstruiert, dass sie gegen raue oder unregelmäßige Gehäuseoberflächen abdichtet und die großen Maßtoleranzen, die üblicherweise bei Ölfeldgehäusen vorkommen, berücksichtigt.

Wie funktioniert eine P-Dichtung in Bohrlochkopfanwendungen?

Der Dichtungsmechanismus einer P-Dichtung basiert auf Druckaktivierung.

Nach der Installation wird das elastomere Dichtungselement durch eingespritztes Dichtmittel oder Systemdruck aktiviert und radial gegen die Gehäuseoberfläche und die Bohrlochkopfbohrung gepresst. Um ein Herausdrücken unter hohem Druck zu verhindern, verfügt die P-Dichtung über integrierte oder eingegossene Anti-Extrusions-Komponenten, die häufig durch Stützringe verstärkt werden.

Diese Konstruktion ermöglicht es der Dichtung:

Aufrechterhaltung der Dichtungsintegrität unter statischen Bedingungen

Kompensieren Sie die Ovalität des Gehäuses und die Oberflächenrauheit.

Zuverlässiges Funktionieren in Hochdruck-Bohrlochkopfumgebungen

Wo werden P-Dichtungen an Bohrlochköpfen üblicherweise eingesetzt?

P-Dichtungen für Bohrlochköpfe werden hauptsächlich eingesetzt in:

Gehäuseköpfe

Gehäusespulen

Rohrköpfe

An diesen Stellen dienen sie als primäre oder sekundäre statische Dichtung zwischen dem Ringraum des Bohrlochfutterrohrs und dem Bohrlochkopf bzw. dem Flanschanschluss. Bei vielen Bohrlochkopfkonstruktionen bieten P-Dichtungen redundante Bohrlochsicherheit und wirken als zusätzliche Barriere gegen Druckwanderung oder Leckage.

Warum werden P-Dichtungen anderen Bohrlochkopfdichtungstypen vorgezogen?

Im Vergleich zu Standard-Elastomerdichtungen oder einfachen O-Ring-Konstruktionen bieten Bohrlochkopf-P-Dichtungen deutliche Vorteile:

Hohe Toleranzdichtung: Wirksam auch bei großen Spaltmaßen.

Extrusionsbeständigkeit: Verstärkt durch Metall- oder Drahtgeflecht-Rückwände

Statische Dichtungszuverlässigkeit: Ideal für den langfristigen Einsatz am Bohrlochkopf

Kompatibilität mit rauen Gehäusen: Keine Anforderungen an feine Oberflächenbearbeitung

Aufgrund dieser Eigenschaften eignen sich P-Dichtungen besonders für anspruchsvolle Bohrlochkopfdichtungen, bei denen herkömmliche Dichtungen versagen können.

Welche Materialien werden für P-Dichtungen an Bohrlochköpfen verwendet?

P-Dichtungen für Bohrlochköpfe werden üblicherweise aus folgenden Materialien hergestellt:

Elastomer-Dichtungselemente, ausgewählt für Ölfeldflüssigkeiten und Temperaturbeständigkeit

Verstärkungsmaterialien wie Drahtgewebe aus Edelstahl oder massiver Kohlenstoffstahl zur Verbesserung der Extrusionsfestigkeit

Die Materialauswahl basiert typischerweise auf der Druckfestigkeit, dem Temperaturbereich und den spezifischen Bohrlochbedingungen.

P-Dichtungen an Bohrlochköpfen spielen eine entscheidende Rolle für die Druckintegrität und die Sicherheit von Öl- und Gasbohrungen. Ihre Fähigkeit, große Toleranzen abzudichten, Extrusion zu widerstehen und als statische Dichtungen zuverlässig zu funktionieren, macht sie zu einer bewährten Lösung für Gehäusekopf- und Gehäusespulenbaugruppen.

Für Hersteller und Betreiber von Bohrlochkopf-Ausrüstung ist die Auswahl der richtigen P-Dichtungskonstruktion von entscheidender Bedeutung, um eine langfristige Dichtungsleistung unter anspruchsvollen Ölfeldbedingungen zu erzielen.
