Bei Öl- und Gas-Bohrlochkopf-Ausrüstungen werden sowohl MEC metal end cap seals als auch P seals für anspruchsvolle statische Dichtungsanwendungen eingesetzt. Sie unterscheiden sich jedoch in ihrer Konstruktion, ihren Dichtungsmechanismen und den Anforderungen, für die sie ausgelegt sind.

Der Hauptunterschied besteht darin, dass eine MEC-Dichtung ein Elastomer-Dichtungselement mit aufgeklebten Metallendkappen kombiniert, während eine P-Dichtung ein elastomerbasiertes Dichtungselement mit Stützkomponenten zur Extrusionshemmung verwendet. Die richtige Wahl hängt vom Bohrlochkopf-Design, der Einbauposition, der Druckstufe, den Dichtflächen und den Betriebsbedingungen ab.

Keines der beiden Designs ist für jede Anwendung von vornherein besser. Das Verständnis ihrer Unterschiede hilft Ingenieuren und Beschaffungsteams dabei, eine Dichtung zu spezifizieren, die zum Equipment passt, anstatt nur nach Produktnamen auszuwählen.

1. Was ist der Unterschied zwischen einer MEC-Dichtung und einer P-Dichtung?

Eine MEC-Dichtung (Metal End Cap Seal) ist eine kundenspezifische Elastomer-Metall-Dichtungsbaugruppe. Das Elastomer ist auf zwei Metallendkappen aufgeklebt, die mechanischen Halt bieten und helfen, Extrusion unter hohem Druck zu widerstehen.

Eine P-Dichtung ist eine wellhead seal, die in Anwendungen wie Futterrohrkopf- und Futterrohrspulen-Verbindungen eingesetzt wird. Je nach Ausführung umfasst sie ein Elastomer-Dichtungselement und Stützkomponenten zur Vermeidung von Extrusion. Bei der von JST beschriebenen P-Dichtungs-Konstruktion können die Stützkomponenten aus Edelstahldrahtgeflecht oder massivem Kohlenstoffstahl bestehen, und die Dichtung wird durch injiziertes Dichtmittel vorgespannt.

Obwohl beide Bauartkonzepte Hochdruck-Dichtungsprobleme adressieren, unterscheiden sich ihre Konstruktions- und Installationsanforderungen.

2. MEC-Dichtung vs. P-Dichtung: Die wichtigsten Unterschiede

Die Tabelle beschreibt typische Konstruktionsmerkmale, keine Universalspezifikationen für das Produkt jedes Herstellers. Die endgültige Auswahl muss auf der Grundlage der tatsächlichen Zeichnungs- und Geräteanforderungen erfolgen.

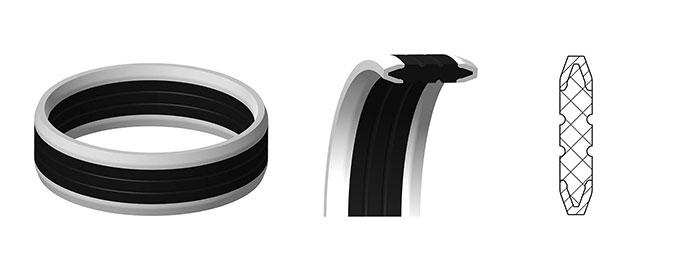

3. Wie funktioniert die MEC-Metallendkappenkonstruktion?

Die MEC-Konstruktion kombiniert die Flexibilität eines Elastomers mit der mechanischen Unterstützung von Metallkomponenten.

Während der Installation wird der Elastomerkern radial komprimiert, um einen anfänglichen Dichtungskontakt herzustellen. Wenn Systemdruck angelegt wird, reagiert das Elastomer auf den Druck und trägt dazu bei, den Kontakt mit den Gegenflächen aufrechtzuerhalten.

Die aufvulkanisierten Metallendkappen bieten zusätzlichen mechanischen Halt und helfen, das Extrudieren in Spalte zu verhindern. Je nach Design und Gegenstück können die Metallkomponenten auch zu einem Metall-auf-Metall-Kontakt an der Dichtfläche beitragen.

Diese Konstruktion kann bei Hochdruck-Bohrlochkopf-Anwendungen nützlich sein, bei denen die Dichtungsbohrung Oberflächenunvollkommenheiten oder geringfügige mechanische Beschädigungen aufweisen kann. Die Dichtung kann jedoch nicht jeden Oberflächenfehler ausgleichen: Bohrungszustand, Spiel, Abmessungen und Einbauanforderungen müssen dennoch die spezifizierten Grenzwerte einhalten.

Die von JST veröffentlichten Produktinformationen zum MEC führen einen Arbeitsdruck von bis zu 15.000 PSI und einen Temperaturbereich von -4 °F bis +392 °F auf. Bei diesen Werten handelt es sich um veröffentlichte Grenzen auf Produktebene, nicht um die Garantie, dass jede Materialkombination gleichzeitig an beiden Extremen betrieben werden kann. Die anwendbare Einstufung muss für die ausgewählte Konfiguration bestätigt werden.

Weitere Einzelheiten finden Sie in JSTs Produktseite für MEC-Metall-Endkappen-Dichtung.

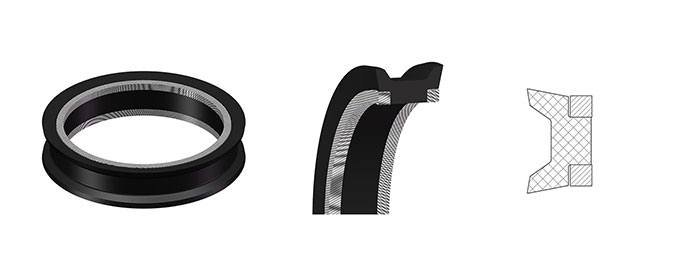

4. Wie funktioniert eine P-Dichtung?

Eine P-Dichtung ist für spezielle Bohrlochkopf-Abdichtungsanordnungen konzipiert, insbesondere bei Gehäuselkopf- und Gehäusespulenanwendungen.

Bei dem von JST beschriebenen P-Dichtungsdesign übernimmt das Elastomere die Dichtfunktion, während Stützkomponenten helfen, die Verformung zu kontrollieren und der Extrusion unter Druck zu widerstehen. Die Dichtung wird aktiviert, indem Dichtmittel in den dafür vorgesehenen Dichtbereich injiziert wird.

Die Stützringe sind wichtig, da hoher Druck Elastomer in verfügbare Spalte pressen kann, was potenziell zu Extrusionsschäden oder einem Versagen der Dichtung führt. Die genaue Leistung hängt von der Dichtungsgeometrie, der Konstruktion des Stützrings, den Materialeigenschaften und den Anlagentoleranzen ab.

P-Dichtungen sind nicht mit allen anderen Bohrlochkopfdichtungsarten austauschbar. Ihre Eignung hängt vom vorgesehenen Einbauort und der Konstruktion der Bohrlochkopf-Baugruppe ab.

Siehe JSTs Informationen zu Bohrlochkopf-P-Dichtungen für weitere Informationen zu Anwendungsbereichen von P-Dichtungen.

5. Welche Dichtung ist besser für Hochdruck-Bohrlochkopfanwendungen geeignet?

Es gibt keinen universellen Sieger. Sowohl MEC- als auch P-Dichtungen können für anspruchsvolle Bohrlochkopfbedingungen geeignet sein, wenn sie für die jeweilige Anwendung konzipiert und spezifiziert sind.

Eine MEC-Dichtung kann eine Überlegung wert sein, wenn das Design eine vulkanisierte Elastomer-Metall-Verbindung, eine hohe Extrusionsbeständigkeit und einen druckbeaufschlagten Elastomerkern erfordert.

Eine P-Dichtung kann geeignet sein, wenn die Bohrlochkopfbaugruppe speziell für eine P-Dichtung ausgelegt ist und deren vorgeschriebene Installations- und Dichtmittel-Einspritzanordnung verwendet.

Die maximale Druckstufe allein reicht für die Entscheidungsfindung nicht aus. Zwei Dichtungen mit ähnlichen Druckstufen können sich hinsichtlich der Einbaumaße, Dichtungsflächen, Materialverträglichkeit und Wartungsanforderungen unterscheiden.

Ingenieure sollten vor der Auswahl Folgendes überprüfen:

• Geräteschnittstelle: Bestätigen Sie die genaue Anordnung von Gehäusekopf, Gehäusespulen- oder Bohrgestängeaufhänger.
• Druck und Temperatur: Überprüfen Sie den erforderlichen Betriebsbereich, die Druckrichtung sowie eventuelle Druck- oder Temperaturwechsel.
• Arbeitsmedium: Bewerten Sie die Verträglichkeit mit Öl, Wasser, Gas, H₂S, CO₂ und anderen in der Anwendung vorhandenen Fluiden.
• Dichtfläche und Spiel: Überprüfen Sie den Bohrungszustand, die Oberflächengüte, die Maßtoleranzen und die Extrusionsspalte.
• Installation und Wartung: Bestätigen Sie die Installationsverfahren, gegebenenfalls die Anforderungen an die Dichtmittelinjektion und ob das vorgeschlagene Design wie vorgesehen gewartet werden kann.
• Qualifikationsanforderungen: Überprüfen Sie geltende Gerätespezifikationen, Prüfanforderungen und Nachweise zur Materialqualifizierung.

Für einen umfassenderen Überblick über die Auswahl von Bohrlochkopf-Dichtungen, einschließlich Geräteschnittstellen, Betriebsbedingungen und Anwendungsanforderungen, lesen Sie unseren Leitfaden: Wie wählt man eine Gehänge-Dichtung für Öl- und Gas-Bohrlochköpfe aus?.

6. Kann eine MEC-Dichtung eine P-Dichtung ersetzen?

Nicht als direkter Ersatz allein basierend auf dem Produktnamen.

MEC- und P-Dichtungen erfüllen zwar ähnliche Bohrlochkopf-Dichtungsfunktionen, aber Unterschiede in Querschnitt, Abmessungen, Dichtschnittstellen, Stützstruktur und Installationsmethode können einen direkten Ersatz verhindern.

Bevor Sie einen Ersatz in Betracht ziehen, vergleichen Sie die Original-Dichtungszeichnung mit dem vorgeschlagenen Ersatz. Bestätigen Sie den Einbauraum, die Gegenflächen, die Druckstufe, die Elastomerverträglichkeit, die Anforderungen an die Metallkomponenten und das Installationsverfahren.

Für kritische Bohrlochkopfausrüstung sollte ein Ersatz vom Gerätehersteller oder dem verantwortlichen Ingenieursteam geprüft und genehmigt werden. Wenn die originale P-Dichtung auf einer bestimmten Dichtmittelinjektionsanordnung basiert, muss eine vorgeschlagene MEC-Dichtung anhand des gesamten Dichtungssystems und nicht nur anhand des Dichtungselements bewertet werden.

7. Welche Materialien werden für MEC- und P-Dichtungen verwendet?

Die Materialauswahl hängt vom Betriebsmedium, der Temperatur, dem Druck und der erforderlichen Lebensdauer ab.

Für MEC-Dichtungen listet JST Elastomeroptionen wie NBR, HNBR und FKM auf, kombiniert mit Metallkomponenten wie Edelstahl. Andere Metalllegierungen können für spezifische Konstruktionen und Einsatzbedingungen in Betracht gezogen werden.

Für P-Dichtungen müssen das Elastomer und die Stützkomponenten entsprechend der Anlagenausstattung und den geforderten Betriebsbedingungen ausgewählt werden. Die Materialauswahl sollte chemische Beständigkeit, Temperaturbeständigkeit, Dekompressionsverhalten und Extrusionsbeständigkeit berücksichtigen, sofern relevant.

Verlassen Sie sich bei Sauergasanwendungen oder anderen anspruchsvollen Öl- und Gasumgebungen nicht allein auf einen generischen Materialnamen. Fordern Sie die spezifische Werkstoffbezeichnung, Qualifizierungsnachweise und Kompatibilitätsinformationen für den vorgesehenen Einsatzzweck an.

8. Welche Informationen werden benötigt, um die richtige Dichtung auszuwählen?

Unabhängig davon, ob Sie eine MEC-Dichtung, eine P-Dichtung oder einen möglichen Ersatz bewerten, trägt die Bereitstellung vollständiger Anwendungsdaten dazu bei, Spezifikationsfehler und unnötige Neugestaltungen zu reduzieren.

Bereiten Sie vor der Anforderung eines Angebots Folgendes vor:

• Ausrüstungsdetails: Hersteller, Modell, Art der Ausrüstung und genauer Dichtungsort.
• Dichtungsabmessungen: Vorhandene Dichtungszeichnung, Querschnitt, Nutabmessungen und Details zur Gegenbohrung.
• Betriebsbedingungen: Arbeitsdruck, Temperaturbereich, Druckrichtung und Lastwechselbedingungen.
• Medien: Öl, Wasser, Gas, H₂S, CO₂ oder andere Prozessfluide.
• Materialanforderungen: Elastomerwerkstoff, Metallmaterial sowie alle anwendbaren Sauergas- oder Qualifizierungsanforderungen.
• Ersatzteil-Anforderungen: Ursprüngliche Teilenummer, Zustand der vorhandenen Dichtung, Installationsprozedur und bekannte Leckage- oder Extrusionsprobleme.

Wenn die originale Dichtungszeichnung nicht verfügbar ist, können Ausrüstungszeichnungen, Fotos mit verlässlichen Maßreferenzen und die ursprüngliche Teilenummer dem Hersteller helfen, das erforderliche Design zu identifizieren. Sie sollten eine technische Verifizierung jedoch nicht ersetzen, wenn Abmessungen oder Nennwerte unsicher bleiben.

Häufig gestellte Fragen

Was ist der Hauptunterschied zwischen einer MEC-Dichtung und einer P-Dichtung?

Eine MEC-Dichtung verwendet ein Elastomer, das mit zwei Metallendkappen verbunden ist. Eine P-Dichtung verwendet ein Elastomer-Dichtungselement mit Stützkomponenten in einer bestimmten Bohrlochkopf-Dichtungsanordnung. Ihre Anforderungen an die Installation und das Dichtungssystem unterscheiden sich.

Ist eine MEC-Dichtung für API 6A Bohrlochkopfausrüstung geeignet?

MEC-Dichtungen werden in Hochdruck-Öl- und Gasbohrlochkopf-Anwendungen eingesetzt. Die Eignung für eine bestimmte API 6A-Baugruppe hängt von der Ausrüstungskonstruktion, den Abmessungen, den geforderten Nennwerten und den geltenden Qualifizierungsanforderungen ab. Überprüfen Sie die spezifische Produktdokumentation, anstatt die Kompatibilität allein aus der Norm abzuleiten.

Hat eine MEC-Dichtung immer einen höheren Druckwert als eine P-Dichtung?

Nein. Die Druckbeständigkeit hängt von der spezifischen Konstruktion, dem Material, den Abmessungen, dem Extrusionsspalt und den Qualifizierungsprüfungen ab. Vergleichen Sie die Nennwerte für die exakten Produkte und Betriebsbedingungen.

Kann eine P-Dichtung ohne Modifikation des Bohrlochkopfs ausgetauscht werden?

Ein Austausch kann möglich sein, wenn die vorgeschlagene Dichtung dem Originaldesign und den Geräteanforderungen entspricht. Es sollte nicht davon ausgegangen werden, dass eine MEC-Dichtung ohne dimensionelle und technische Überprüfung als direkter Ersatz für eine P-Dichtung passt oder funktioniert.

Welche Dichtung ist besser für Sauergasanwendungen geeignet?

Keines der beiden Designs ist von Natur aus für jede Sauergasanwendung besser. Der ausgewählte Elastomerwerkstoff, die Metallmaterialien, die Druck- und Temperaturgrenzen, die Dekompressionsbeständigkeit und die Qualifizierungsnachweise müssen für die tatsächlichen Einsatzbedingungen bewertet werden.

Fazit

MEC Metal End Cap Seals und P-Dichtungen bewältigen anspruchsvolle statische Dichtungsanforderungen in Öl- und Gasbohrlochkopfausrüstungen, nutzen jedoch unterschiedliche Konstruktionsansätze und erfordern möglicherweise unterschiedliche Installationsanordnungen.

Eine MEC-Dichtung kombiniert einen Elastomerkern mit verbundenen Metallendkappen für Dichtungsflexibilität und mechanische Unterstützung. Eine P-Dichtung verwendet ihr spezifiziertes Elastomer und ihre Stützkonfiguration innerhalb einer festgelegten Bohrlochkopf-Dichtungsanordnung.

Die beste Wahl ist die Dichtung, die zur Geräteschnittstelle, zu den Betriebsbedingungen, den Materialanforderungen und den Qualifizierungskriterien passt – und nicht einfach diejenige mit dem höheren beworbenen Druckwert.

Benötigen Sie Hilfe bei der Identifizierung der richtigen Bohrlochkopfdichtung? Teilen Sie Ihr Anlagenmodell, die Dichtungszeichnung oder Teilenummer, den Arbeitsdruck, die Temperatur und die Medien mit JST Seals. Das Ingenieurteam kann die Anwendungsanforderungen prüfen und bei der Bestimmung helfen, ob eine MEC-Dichtung, eine P-Dichtung oder ein anderes Bohrlochkopf-Dichtungsdesign geeignet ist.
