Wenn wir über Bohrlochbohrung, die Gespräche sich oft um Bohrkronen, Mud-Motoren oder Blowout-Preventer drehen. Doch im Hintergrund – oft übersehen – arbeitet ein kleines, aber äußerst leistungsfähiges Werkzeug: der Zentrierer.

Wenn die Bohrgarnitur das "Rückgrat" der Bohrarbeiten ist, dann ist der Zentrierer der "Chiropraktiker", der alles in Ausrichtung hält. Aber was genau macht er, und warum ist er so wichtig? Werfen wir einen genaueren Blick darauf.

Die Kernaufgabe: Alles zentriert halten

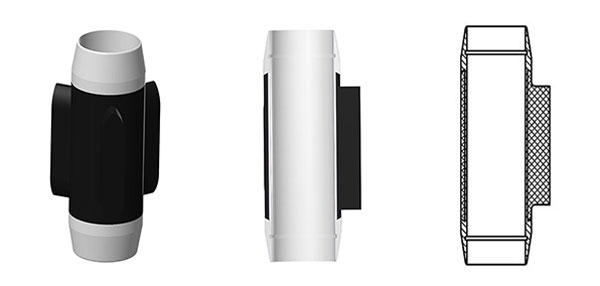

Auf der grundlegendsten Ebene tut ein Zentrierer genau das, was sein Name sagt – er zentriert das Rohr oder die Werkzeuggarnitur im Bohrloch oder im Casing.

Warum ist das wichtig?

In einem perfekt vertikalen Bohrloch hält die Schwerkraft das Rohr natürlich gerade nach unten. In der Realität sind jedoch die meisten Bohrungen richtungsorientiert oder horizontal und werden durch komplexe geologische Formationen gebohrt. Selbst in vertikalen Bohrungen können kleine Abweichungen, Kanten oder „Doglegs“ (scharfe Biegungen im Bohrlochverlauf) dazu führen, dass das Rohr kippt und die Bohrlochwand berührt.

Wenn das Rohr nicht zentriert ist, treten mehrere Probleme auf:

• Ungleichmäßige Lastverteilung auf Bohrwerkzeuge
• Verringerte Dichtwirkung von Packers und anderen Ringraumbarrieren
• Beschleunigter Verschleiß sowohl am Rohr als auch am Casing

Der Zentrierer verhindert diese Probleme, indem er das Rohr physisch zurück in die Mitte des Bohrlochs drückt und so einen gleichmäßigen Ringraumspalt über den gesamten Umfang sicherstellt.

Drei zentrale Aufgaben des Zentrierers bei Bohrarbeiten

1. Ermöglichung effektiver Zonenisolierung (Packers)

Eines der wichtigsten Ziele bei Bohr- und Completion-Arbeiten ist die Zonenisolierung – das Verhindern, dass Fluide aus einer Formation in eine andere migrieren. Dies wird mithilfe von Packers erreicht, die ein Gummielement (den "Packer-Element"), das sich ausdehnt, um den Ringraum zwischen Tubing und Casing abzudichten.

Hier ist die Herausforderung: Wenn das Tubing beim Setzen des Packers nicht zentriert ist, dehnt sich das Packer-Element ungleichmäßig aus. Eine Seite wird stärker komprimiert als die andere, wodurch ein Leckpfad für hochdruckhaltiges Öl, Gas oder Wasser entsteht.

Zentrierer stellen sicher, dass der Packer vor dem Setzen perfekt zur Casing-Wand ausgerichtet ist, sodass sich das Gummielement symmetrisch ausdehnen und eine zuverlässige Abdichtung über den gesamten Umfang erreichen kann.

2. Steuerung der Bohrlochtrajektorie (Drill-String-Stabilisatoren)

Bei der Richtungsbohrung werden Zentrierer – in diesem Kontext oft als Stabilisatoren bezeichnet – in der Nähe des Bohrmeißels platziert, um die Bottom-Hole-Assembly (BHA) zu führen.

Durch die Kontrolle des Biegemoments am Bohrmeißel helfen Stabilisatoren dem Bohrteam:

Den gewünschten Build-, Hold- oder Drop-Winkel beizubehalten

Ungewollte Abweichungen von der geplanten Trajektorie zu verhindern

Bohrervibrationen und Stick-Slip-Phänomene zu reduzieren, die sowohl den Bohrer als auch die BHA-Komponenten beschädigen können

Kurz gesagt fungieren Stabilisatoren als Lenkrad der Bohrgarnitur und geben dem Bohrer mehr Kontrolle über den Bohrpfad.

3. Schutz von Tubing und Sucker-Rods vor "exzentrischem Verschleiß"

Während der Produktion bewegen sich Sucker-Rods im Produktions-Tubing auf und ab, um Öl an die Oberfläche zu fördern. In deviated wells neigen diese Stangen dazu, beim Bewegen an der Tubing-Wand zu reiben – ein Zustand, der als exzentrischer Verschleiß oder Rod-on-Tube-Verschleiß bekannt ist.

Mit der Zeit kann diese Reibung:

die Tubing-Wand durchscheuern und Leckagen verursachen

die Sucker-Rods ermüden und brechen lassen

zu kostspieligen Workover-Operationen führen

Rod-Zentrierer (oder Rod-Guides) werden entlang der Sucker-Rod-Garnitur installiert. Sie sind etwas größer im Durchmesser als die Rod-Kupplungen, sodass sie zuerst die Tubing-Wand berühren und sich selbst abnutzen statt des teuren Tubings. Einige fortschrittliche Designs integrieren sogar rollende Elemente, um Gleitreibung in Rollreibung umzuwandeln, wodurch der Widerstand deutlich reduziert und die Lebensdauer verlängert wird.

Über die mechanische Ausrichtung hinaus: Die Materialwahl ist entscheidend

Für Zentrierer, die mit der Casing- oder Bohrlochwand in Kontakt kommen, ist die Materialauswahl ebenso kritisch wie das strukturelle Design. Zentrierer, die in rauen Downhole-Umgebungen eingesetzt werden, verwenden häufig Hochleistungs-Kunststoffe oder Elastomere, wie zum Beispiel:

PEEK (Polyetheretherketon) – ausgezeichnete Verschleißfestigkeit und hohe Temperaturbeständigkeit

PA (Polyamid/Nylon) – gute Zähigkeit und chemische Beständigkeit

HNBR- oder FKM-Gummieinsätze – zur Reduzierung von Reibung und zur Schwingungsdämpfung in dynamischen Anwendungen

Als Hersteller hochwertiger Gummi- und Kunststoff-Dichtungs- und Führungskomponenten verstehen wir, dass das richtige Material den Unterschied zwischen einem Zentrierer, der nur einen Lauf hält, und einem, der mehrere Bohrungen übersteht, ausmachen kann.

Fazit: Kleines Bauteil, große Wirkung

Der Zentrierer mag eines der kleinsten Bauteile in der Bohrgarnitur sein, doch sein Beitrag zur Bohreffizienz, zur Integrität des Bohrlochs und zur Lebensdauer der Produktion ist enorm.

In unserem Unternehmen nehmen wir dieses "kleine Bauteil" sehr ernst. Von präzisionsgeformten Polymer-Zentrierern bis hin zu kundenspezifisch entwickelten elastomeren Führungen sind wir bestrebt, Lösungen zu liefern, die Ihre Bohrungen zentriert halten – und Ihren Betrieb reibungslos laufen lassen.

Interessiert daran, mehr über unsere Zentrierer-Lösungen oder kundenspezifische Downhole-Komponenten zu erfahren? Kontaktieren Sie uns noch heute für eine technische Beratung oder eine Musteranfrage.
