In Öl- und Gas-Wellhead-Systeme, die Dichtungsintegrität ist entscheidend für eine sichere und effiziente Produktion.Pack-Off-Dichtung spielt eine wesentliche Rolle bei der Isolierung von Druckzonen und der Gewährleistung einer zuverlässigen Bohrlochkontrolle.

1. Was ist eine Wellhead Pack-Off-Dichtung?

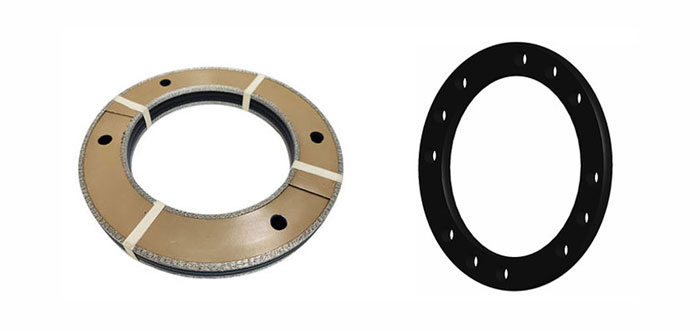

Ein Wellhead Pack-Off-Dichtung ist ein Dichtungselement, das in Wellhead-Ausrüstung installiert wird, um eine druckdichte Barriere zwischen Rohrkomponenten wie Casing, Tubing oder Hangern zu schaffen.

Seine Hauptfunktion ist es:

·Das Austreten von Flüssigkeiten und Gasen zwischen Ringräumen zu verhindern

·Die Druckhaltung in Hochdruckbohrlöchern sicherzustellen

·Den sicheren Betrieb des Wellheads während Produktion, Injektion oder Intervention zu gewährleisten

Einfach gesagt „packt“ es den Ringraum ab und stellt sicher, dass das Bohrloch unter dynamischen Bohrlochbedingungen abgedichtet bleibt.

2. Funktionsprinzip

Die Pack-Off-Dichtung wird typischerweise entweder mechanisch oder hydraulisch aktiviert.

Bei der Installation:

·Die Dichtung wird zwischen Metallkomponenten komprimiert

·Die elastische Verformung von Elastomer- oder Polymermaterialien erzeugt eine radiale Dichtkraft

·Bei einigen Konstruktionen verstärkt der Systemdruck zusätzlich die Dichtung (druckunterstützte Abdichtung)

Dieser doppelte Dichtmechanismus ermöglicht es, die Integrität unter folgenden Bedingungen aufrechtzuerhalten:

·Hohem Druck

·Temperaturschwankungen

·Vibrationen und geringfügige Bewegungen

3. Konstruktionsüberlegungen

Ein zuverlässiges Pack-Off-Dichtungsdesign muss mehrere technische Faktoren berücksichtigen:

(1) Druckbewertung

Wellhead-Pack-Off-Dichtungen arbeiten häufig in:

·Mittlerem Druck: 3.000–10.000 psi

·Hochdruck: 15.000–20.000+ psi Anwendungen

(2) Temperaturbereich

Abhängig von den Bohrlochbedingungen:

·Niedrige Temperatur (arktische Umgebungen)

·Hohe Temperatur (>150°C / 300°F in tiefen Bohrlöchern)

(3) Extrusionsbeständigkeit

Hoher Druck kann zu einer Extrusion von Elastomeren in Spaltbereiche führen. Stützringe aus:

·PEEK

·PTFE

·Gefüllte Polymerverbundwerkstoffe werden häufig verwendet, um Versagen zu verhindern.

Die Wellhead-Pack-Off-Dichtung ist eine kleine, aber missionskritische Komponente in Wellhead-Systemen. Ihre Leistung wirkt sich direkt auf Sicherheit, Umweltschutz und Produktionszuverlässigkeit aus.
