In Bohrlochkopfsystemen für Öl und Gas ist die Dichtungszuverlässigkeit entscheidend für die Aufrechterhaltung der Bohrlochintegrität und die Vermeidung von Druckverlust. Unter den verschiedenen Dichtungslösungen, die in API 6A-Bohrlochkopfausrüstungen verwendet werden, ist die FS-Dichtung speziell dafür ausgelegt, raue Dichtflächen und größere Maßtoleranzen auszugleichen, die häufig bei Futterrohr- und Rohrverbindungen auftreten.

Wenn Sie Dichtungen für einen Futterrohrkopf, Rohrkopf oder Futterrohrspulenkörper auswählen, kann das Verständnis der Funktionsweise einer FS-Dichtung dazu beitragen, die Dichtungszuverlässigkeit zu verbessern und den Wartungsaufwand in anspruchsvollen Ölfeldumgebungen zu reduzieren.

Was ist eine FS-Dichtung?

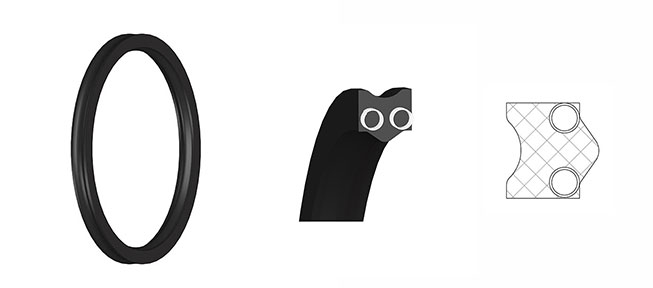

Eine FS-Dichtung (Flexible Spring Seal) ist ein statisches Dichtungselement, das in Öl- und Gas-Bohrlochkopfausrüstungen verwendet wird. Sie wird zwischen dem Bohrlochkopfgehäuse und dem Futterrohr oder Rohr installiert, um eine zuverlässige Druckbarriere zu schaffen, selbst wenn Dichtflächen relativ raue Oberflächen oder größere Bearbeitungstoleranzen aufweisen.

Im Gegensatz zu herkömmlichen Elastomerdichtungen, die hauptsächlich auf Kompression beruhen, verfügt eine FS-Dichtung über einen internen Federenergizer, der kontinuierlich Dichtkraft ausübt. Dadurch kann die Dichtung trotz Maßabweichungen oder thermischer Ausdehnung während des Betriebs den Kontakt mit den Dichtflächen aufrechterhalten.

Aufgrund dieses Designs werden FS-Dichtungen häufig in API 6A-Futterrohrköpfen, Rohrköpfen und Futterrohrspulenkörpern eingesetzt, bei denen die Dichtungszuverlässigkeit kritisch ist.

Wo wird eine FS-Dichtung installiert?

Eine FS-Dichtung wird typischerweise im sekundären Dichtungsbereich von Bohrlochkopfausrüstungen installiert.

Zu den üblichen Installationsorten gehören:

• Futterrohrköpfe
• Futterrohrspulenkörper
• Rohrköpfe
• Bohrlochkopf-Gehäusebaugruppen

Ihre Hauptfunktion besteht darin, den Ringraum zwischen dem Futterrohr oder Rohr und dem Bohrlochkopfgehäuse abzudichten und dadurch die Druckeinschließung während der gesamten Produktionslebensdauer des Bohrlochs aufrechtzuerhalten.

Im Gegensatz zu dynamischen Dichtungen arbeiten FS-Dichtungen unter statischen Bedingungen, bei denen eine langfristige Druckhaltung wichtiger ist als die Aufnahme von Hin- und Herbewegungen.

Wie funktioniert eine FS-Dichtung?

Die Dichtleistung einer FS-Dichtung entsteht durch die Kombination eines Elastomer-Dichtungselements und einer eingebetteten Feder.

Bei der Installation übt die Feder eine kontinuierliche radiale Dichtkraft aus, wodurch sich die Dichtung an geringfügige Oberflächenunregelmäßigkeiten anpassen und Fertigungstoleranzen ausgleichen kann. Mit steigendem Systemdruck wird das Dichtungselement durch den Druck zusätzlich aktiviert, wodurch die Dichtwirkung verbessert wird.

Dieser duale Dichtmechanismus bietet mehrere wichtige Vorteile:

• Kontinuierliche Dichtkraft, auch bevor Systemdruck angelegt wird
• Besserer Ausgleich für raue Oberflächenbeschaffenheiten
• Zuverlässige Abdichtung über größere Maßtoleranzen hinweg
• Stabile Leistung bei Druck- und Temperaturschwankungen

Diese Eigenschaften machen FS-Dichtungen besonders geeignet für Bohrlochkopfanwendungen, bei denen Bearbeitungstoleranzen nicht immer minimiert werden können.

Warum werden FS-Dichtungen in Bohrlochkopfausrüstungen verwendet?

Bohrlochkopfausrüstungen arbeiten unter anspruchsvollen Bedingungen, einschließlich hohem Druck, Temperaturschwankungen und langen Wartungsintervallen. Standarddichtungslösungen können Schwierigkeiten haben, eine zuverlässige Abdichtung aufrechtzuerhalten, wenn Kontaktflächen rau sind oder Bauteiltoleranzen variieren.

FS-Dichtungen sind dafür ausgelegt, diese Herausforderungen durch folgende Eigenschaften zu bewältigen:

Toleranzausgleich

Einer der wichtigsten Vorteile einer FS-Dichtung ist ihre Fähigkeit, größere Maß- und Geometrietoleranzen aufzunehmen, ohne die Dichtleistung zu beeinträchtigen.

Zuverlässige statische Abdichtung

Da Bohrlochkopfverbindungen nach der Montage unbeweglich bleiben, sind FS-Dichtungen für eine langfristige statische Abdichtung unter dauerhaftem Druck optimiert.

Verbesserte Druckintegrität

Das federenergisierte Design hilft, eine gleichmäßige Dichtkraft aufrechtzuerhalten und reduziert das Leckagerisiko während der gesamten Betriebslebensdauer des Bohrlochs.

Anpassungsfähigkeit an die Oberflächenbeschaffenheit

Im Gegensatz zu einigen herkömmlichen Dichtungen, die hochpolierte Dichtflächen erfordern, können FS-Dichtungen wirksam gegen relativ raue Futterrohr- und Rohrflächen abdichten.

FS-Dichtung im Vergleich zu herkömmlichen Elastomerdichtungen

Obwohl beide Dichtungslösungen in Bohrlochkopf-Systemen eingesetzt werden, unterscheiden sich ihre Leistungsmerkmale.

Für Anwendungen, bei denen Bauteiltoleranzen größer sind oder Dichtflächen weniger gleichmäßig sind, bieten FS-Dichtungen im Allgemeinen eine gleichmäßigere Dichtleistung.

Welche Materialien werden für FS-Dichtungen verwendet?

Die Materialauswahl hängt von der Betriebsumgebung ab, einschließlich Druck, Temperatur und Bohrlochflüssigkeiten.

Typische Dichtungsmaterialien umfassen:

• HNBR
• FKM
• Spezielle Elastomere für den Ölfelddienst

Die eingebettete Feder oder Verstärkung wird üblicherweise aus korrosionsbeständigen metallischen Werkstoffen gefertigt, um eine langfristige Dichtleistung sicherzustellen.

Bei der Materialauswahl sollten immer berücksichtigt werden:

• Betriebsdruck
• Temperaturbereich
• Förderflüssigkeiten
• Chemische Verträglichkeit
• Anforderungen an die Lebensdauer
• Typische Anwendungen von FS-Dichtungen

FS-Dichtungen werden hauptsächlich in oberirdischen Bohrlochkopfausrüstungen für die Öl- und Gasförderung eingesetzt.

Typische Anwendungen umfassen:

• API-6A-Gehäuseköpfe
• Gehäusespulen
• Rohrköpfe
• Oberirdische Bohrlochkopf-Baugruppen
• Hochdruck-Wellhead-Dichtungssysteme

Diese Anwendungen erfordern eine zuverlässige Langzeitabdichtung, um einen sicheren Betrieb zu gewährleisten und die Integrität des Bohrlochs während der gesamten Bohr-, Fertigstellungs- und Produktionsphase aufrechtzuerhalten.

Wie wählen Sie die richtige FS-Dichtung aus?

Die Auswahl der richtigen FS-Dichtung erfordert die Bewertung sowohl der Anlagenauslegung als auch der Betriebsbedingungen.

Zu den wichtigsten Überlegungen gehören:

• Typ der Wellhead-Ausrüstung
• Druckstufe
• Temperaturbereich
• Abmessungen von Verrohrung und Rohrleitung
• Qualität der Oberflächenbeschaffenheit
• Maßtoleranzen
• Medienverträglichkeit
• Anforderungen der API-Spezifikation

Die Zusammenarbeit mit einem erfahrenen Hersteller von Wellhead-Dichtungen kann dazu beitragen, sicherzustellen, dass die Dichtungsauslegung und das Material zu den spezifischen Betriebsbedingungen Ihrer Anwendung passen.

Fazit

Eine FS-Dichtung ist eine federunterstützte statische Dichtung, die speziell für API-6A-Wellhead-Ausrüstung entwickelt wurde. Ihre Fähigkeit, raue Oberflächenbeschaffenheiten und größere Maßtoleranzen auszugleichen, macht sie zu einer effektiven Dichtungslösung für Casing Heads, Tubing Heads und Casing Spools, die unter anspruchsvollen Ölfeldbedingungen betrieben werden.

Im Vergleich zu herkömmlichen Elastomerdichtungen bieten FS-Dichtungen eine gleichmäßigere Dichtkraft, eine verbesserte Toleranzkompensation und eine höhere langfristige Druckbeständigkeit. Durch die Auswahl der geeigneten Dichtungsausführung und des passenden Materials können Betreiber die Zuverlässigkeit von Wellheads verbessern, Leckagerisiken reduzieren und die Lebensdauer der Ausrüstung verlängern.

Häufig gestellte Fragen

Was ist eine FS-Dichtung?

Eine FS-Dichtung ist eine federunterstützte statische Dichtung, die in API-6A-Wellhead-Ausrüstung verwendet wird, um zwischen dem Wellhead-Gehäuse und der Verrohrung oder Rohrleitung abzudichten. Sie ist dafür ausgelegt, raue Dichtflächen und größere Maßtoleranzen auszugleichen und gleichzeitig eine zuverlässige Druckhaltung zu gewährleisten.

Wo wird eine FS-Dichtung installiert?

FS-Dichtungen werden typischerweise in Casing Heads, Casing Spools, Tubing Heads und anderen Wellhead-Komponenten installiert, bei denen eine langfristige statische Abdichtung erforderlich ist.

Warum werden FS-Dichtungen anstelle herkömmlicher Dichtungen verwendet?

FS-Dichtungen bieten eine kontinuierliche Federbelastung und eine bessere Toleranzkompensation, wodurch sie besser für Wellhead-Ausrüstung mit rauen Oberflächenbeschaffenheiten, Maßabweichungen und anspruchsvollen Druckbedingungen geeignet sind.

Sind FS-Dichtungen für Hochdruck-Wellheads geeignet?

Ja. FS-Dichtungen sind speziell für Hochdruck-Wellhead-Anwendungen ausgelegt und werden häufig in API-6A-Ausrüstung eingesetzt. Die richtige Materialauswahl und Dichtungsauslegung sollte immer auf dem tatsächlichen Betriebsdruck, der Temperatur und den Medienbedingungen basieren.
