Kugelventile in Öl- und Gaspipelines arbeiten unter anspruchsvollen Bedingungen. Sie können hohem Druck, Temperaturschwankungen, aggressiven Medien und wiederholten Öffnungs- und Schließzyklen ausgesetzt sein. In diesen Anwendungen spielt das Dichtungssystem eine entscheidende Rolle für die Aufrechterhaltung der Ventilfunktion und die Vermeidung unerwünschter Leckagen.

Aber was macht einenKugelventildichtungGeeignet für API 6D-Anwendungen?

Die Antwort liegt nicht allein im Material oder der Druckfestigkeit der Dichtung. Dichtungsgeometrie, Materialverträglichkeit, Extrusionsbeständigkeit, Oberflächenbeschaffenheit, Temperatur und die gesamte Ventilkonstruktion müssen optimal aufeinander abgestimmt sein. Bei Anwendungen in Pipelines sowie der Öl- und Gasindustrie sollte die Dichtungslösung entsprechend den tatsächlichen Betriebsbedingungen des Ventils ausgewählt werden.

Was ist ein API 6D Kugelhahn?

API 6D ist ein häufig zitierter Standard für Rohrleitungs- und Leitungsventile in der Erdöl- und Erdgasindustrie. Kugelventile für diese Anwendungen müssen typischerweise unter definierten Betriebsbedingungen ein zuverlässiges Absperr- und Dichtungsverhalten gewährleisten.

Ein Kugelventil nutzt ein kugelförmiges Schließelement, das sich dreht, um den Flüssigkeitsstrom zu steuern. Im geschlossenen Zustand des Ventils tragen die Dichtungselemente um die Kugel dazu bei, die Zu- und Abflussseite des Ventils voneinander zu trennen.

Da die Dichtungsfläche in direktem Zusammenhang mit der Absperrleistung des Ventils steht,API 6D Kugelhahndichtungmuss seine Dichtungsfunktion unter den für die Anwendung festgelegten Druck-, Temperatur- und Medienbedingungen aufrechterhalten.

Warum ist die Dichtungsauswahl bei API 6D Kugelhähnen wichtig?

Ein Ventil kann über ein robustes Metallgehäuse und sorgfältig gefertigte Bauteile verfügen, aber ein ungeeignetes Dichtungselement kann dennoch zu einer Schwachstelle im System werden.

Ein Dichtungsmaterial kann beispielsweise eine gute chemische Beständigkeit aufweisen, aber für wiederholte Ventilbetätigungen nicht ausreichend verschleißfest sein. Ein anderes Material bietet möglicherweise eine gute Flexibilität, verliert aber bei erhöhten Temperaturen an Stabilität. Eine zu hohe Dichtungskraft kann zudem die Reibung und das Betätigungsdrehmoment erhöhen.

Dies bedeutet, dass bei der Auswahl einer API 6D Kugelhahndichtung die gesamte Betriebsumgebung berücksichtigt werden muss und nicht nur ein einzelner Leistungsparameter.

Wichtige Faktoren sind unter anderem:

•Betriebsdruck

•Betriebs- und Umgebungstemperatur

•Ventilgröße und Dichtungsabmessungen

•Ventilbetriebsfrequenz

• Zusammensetzung von Flüssigkeiten oder Gasen

•Druckzyklen

•Oberflächenbeschaffenheit der zusammenpassenden Bauteile

•Spielraum und Extrusionsspalt

•Erforderliche Dichtungsleistung und Lebensdauer

Welche Materialien werden für API 6D Kugelhahndichtungen verwendet?

Es gibt kein einzelnes Dichtungsmaterial, das für jede Anwendung von API 6D-Kugelhähnen geeignet ist.

Elastomere Werkstoffe kommen infrage, wenn Flexibilität und Dichtungswiederherstellung wichtig sind. Je nach Medium und Temperatur können unterschiedliche Gummimischungen ausgewählt werden, um die erforderliche Beständigkeit gegenüber Chemikalien und Alterung zu gewährleisten.

PTFE und modifizierte PTFE-Verbindungen werden auch in Ventildichtungsanwendungen eingesetzt, bei denen geringe Reibung, chemische Beständigkeit und Dimensionsstabilität wichtig sind. Durch den Einsatz verschiedener Füllstoffe und Rezepturen lassen sich Verschleißfestigkeit und mechanische Eigenschaften gezielt anpassen.

Bei anspruchsvollen Anwendungen in der Öl- und Gasindustrie sollte die Materialauswahl auf dem jeweiligen Medium und den Betriebsbedingungen basieren. Temperatur, Druck, Fluidzusammensetzung und Ventilbewegung müssen vor der Materialauswahl berücksichtigt werden.

Wie wirkt sich Druck auf die Dichtungen von Kugelhähnen aus?

Der Druck ist einer der wichtigsten Faktoren bei der Auslegung eines Dichtungssystems für ein Kugelventil.

Mit steigendem Druck kann das Dichtungselement stärker verformt werden und ein erhöhtes Risiko des Herausdrückens in den Spalt zwischen den zusammenpassenden Bauteilen aufweisen. Wiederholte Druckzyklen können die Belastung der Dichtung zusätzlich erhöhen.

Ein ordnungsgemäß gestalteterHochdruck-Kugelhahndichtungmuss einen ausreichenden Kontakt mit der Dichtfläche aufrechterhalten und gleichzeitig Verformung und Extrusion kontrollieren.

Die Dichtungsgeometrie ist daher wichtig. Profil, Dichtlippe, Kontaktfläche, Tragstruktur und Einbaumaße können allesamt Einfluss darauf haben, wie die Dichtung auf Druck reagiert.

Bei manchen Konstruktionen kann auch der Druck zur Dichtungskraft beitragen. Der Zusammenhang zwischen Druck und Dichtungsleistung muss jedoch zusammen mit Reibung, Materialeigenschaften und Maßtoleranzen betrachtet werden.

Wie beeinflusst die Temperatur die Dichtungsleistung von Kugelventilen?

Rohrleitungsventile können während des Transports, der Verarbeitung, der Abschaltung und der Inbetriebnahme erheblichen Temperaturschwankungen ausgesetzt sein.

Die Temperatur beeinflusst die physikalischen Eigenschaften von Dichtungsmaterialien. Elastomere können je nach Temperatur härter oder weicher werden, während polymerbasierte Werkstoffe Veränderungen in ihrer Dimensionsstabilität und ihrem mechanischen Verhalten aufweisen können.

Bei niedrigen Temperaturen kann die Aufrechterhaltung eines ausreichenden Dichtungskontakts schwieriger werden. Bei erhöhten Temperaturen können thermische Alterung und Materialdegradation an Bedeutung gewinnen.

Aus diesem Grund sollte die passende Kugelventildichtung nach dem tatsächlichen Temperaturbereich und nicht nach einer allgemeinen Materialtemperaturgrenze ausgewählt werden.

Die Kombination aus Druck und Temperatur ist besonders wichtig. Ein Material, das sich unter mäßigem Druck bei Raumtemperatur gut verhält, kann sich unter hohem Druck und erhöhter Temperatur anders verhalten.

Was verursacht Leckagen bei API 6D Kugelhähnen?

Undichtigkeiten an Dichtungen können verschiedene Ursachen haben, und der Austausch des Dichtungsmaterials reicht nicht immer aus, um das Problem zu lösen.

Unverträglichkeit des Dichtungsmaterials

Der Kontakt mit einem ungeeigneten Medium kann zu Quellung, Verhärtung, Erweichung oder chemischer Zersetzung führen.

Extrusion

Hoher Druck in Verbindung mit einem zu großen Spalt kann dazu führen, dass sich das Dichtungsmaterial in den Spalt verformt und dadurch die Dichtung beschädigt wird.

Oberflächenschäden

Kratzer, Dellen oder eine ungeeignete Oberflächenbeschaffenheit des Gegenstücks können den Dichtungskontakt beeinträchtigen.

Übermäßiger Verschleiß

Durch wiederholtes Betätigen des Ventils kann die Dichtungsfläche allmählich verschleißen, insbesondere bei hoher Reibung oder ungeeigneten Schmierbedingungen.

Unsachgemäße Installation

Verdrehen, Schneiden, Verunreinigung oder falsche Positionierung während der Montage können die Dichtungsleistung beeinträchtigen.

Falsche Dichtungsgeometrie

Selbst wenn das Material geeignet ist, kann ein ungeeignetes Profil zu übermäßiger Reibung oder unzureichendem Dichtungskontakt führen.

Das Verständnis des eigentlichen Ausfallmechanismus ist oft sinnvoller, als einfach eine defekte Kugelventildichtung durch eine gleichartige zu ersetzen.

Wie wählt man die richtige Kugelhahndichtung für Öl- und Gasanwendungen aus?

Der Auswahlprozess sollte mit den Betriebsbedingungen des Ventils beginnen.

Zunächst muss das zu handhabende Medium identifiziert werden. Öl, Erdgas, Chemikalien und andere Prozessflüssigkeiten können sehr unterschiedliche Kompatibilitätsanforderungen haben.

Ermitteln Sie anschließend den Druck- und Temperaturbereich, gegebenenfalls einschließlich Druckspitzen und Temperaturzyklen.

Auch der Dichtungsort ist wichtig. Eine Dichtung, die in einer statischen Position verwendet wird, erfordert möglicherweise einen anderen Konstruktionsansatz als eine, die einer Drehbewegung ausgesetzt ist.

Anschließend sollten die Abmessungen und Toleranzen des Ventils berücksichtigt werden. Dichtungsquerschnitt, Nutabmessungen, Spiel und Beschaffenheit der Dichtfläche beeinflussen die endgültige Dichtleistung.

Bei Anwendungen mit hohen Anforderungen müssen Ingenieure möglicherweise auch Folgendes bewerten:

•Reibung und Betriebsdrehmoment

•Extrusionsbeständigkeit

•Kompression und Erholung

•Verschleißfestigkeit

•Chemische Kompatibilität

•Thermische Stabilität

•Druckzyklen

•Erwartete Nutzungsdauer

Dieser anwendungsorientierte Ansatz hilft, die Auswahl einer Dichtung allein anhand der Nenngröße oder der Materialbezeichnung zu vermeiden.

Können Kugelventildichtungen individuell angepasst werden?

Standard-Dichtungsprofile eignen sich für viele Ventilanwendungen, aber einige Betriebsbedingungen erfordern eine spezifischere Lösung.

Die Anpassung kann das Dichtungsprofil, die Abmessungen, die Materialzusammensetzung oder eine Kombination dieser Faktoren betreffen.

Ein Ventilhersteller kann beispielsweise eine spezielle Nutkonstruktion oder Maßtoleranz verwenden, die nicht direkt einer Standarddichtung entspricht. In anderen Fällen erfordern die Anforderungen an Betriebsmedium, Druck, Temperatur oder Reibung eine andere Materialzusammensetzung.

Für diese Anwendungen kann eine kundenspezifische API 6D Kugelventildichtung auf Basis der Ventilstruktur und der Betriebsbedingungen entwickelt werden.

Ziel ist es nicht einfach, die Dichtung zu verstärken oder die Siegelkraft zu erhöhen. Die Konstruktion sollte ein ausgewogenes Verhältnis zwischen Siegelleistung, Bewegung, Extrusionswiderstand, Materialverträglichkeit und Lebensdauer gewährleisten.

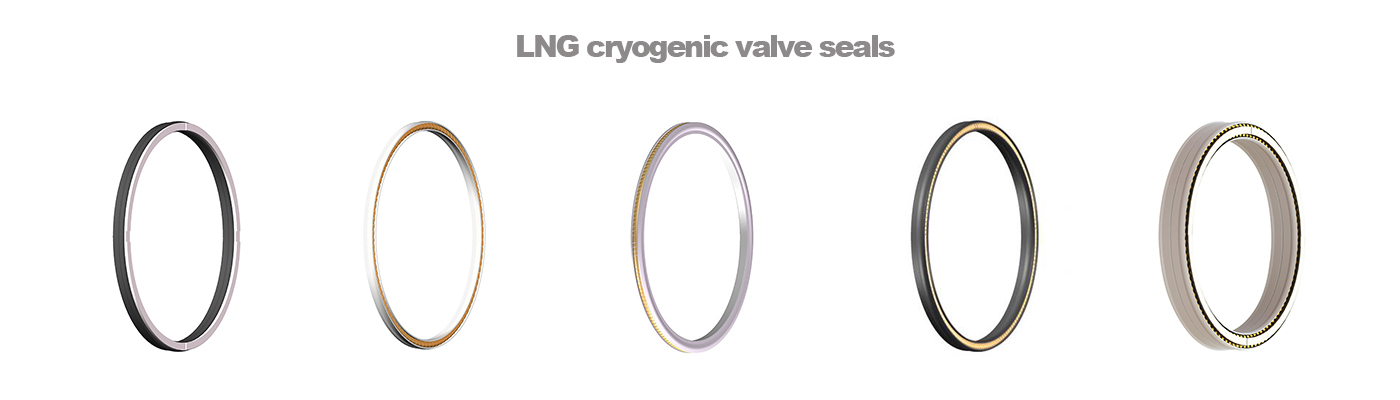

Kugelhahndichtung für Öl- und Gasanwendungen

In Öl- und Gaspipelinesystemen ist die Dichtungsleistung eng mit der Gesamtzuverlässigkeit des Ventils verbunden.

Eine geeignete Dichtungslösung sollte mehr als nur den Druck berücksichtigen. Materialverträglichkeit, Temperatur, Ventilbewegung, Oberflächenbeschaffenheit, Maßtoleranzen und Extrusionsbeständigkeit können die Dichtungsleistung im Betrieb beeinflussen.

JST Seals entwickelt kundenspezifische Dichtungslösungen für industrielle Ventilanwendungen und bietet Kompetenzen in den Bereichen Materialentwicklung, Formenbau, Präzisionsfertigung und Prüfung. Für anspruchsvolle API 6D-Kugelhahndichtungen kann die Dichtungsauswahl anhand der jeweiligen Ventilkonstruktion und der Betriebsbedingungen erfolgen.

Dieser anwendungsorientierte Ansatz hilft Ventilherstellern und Geräteanwendern, eine Dichtungskonstruktion zu identifizieren, die für die vorgesehene Einsatzumgebung geeignet ist.

Häufig gestellte Fragen

Was ist eine API 6D Kugelhahndichtung?

Eine API 6D-Kugelhahndichtung ist ein Dichtungselement für Kugelhähne, die für Pipelines und verwandte Anwendungen in der Erdöl- und Erdgasindustrie entwickelt wurden. Ihre Konstruktion und ihr Material müssen mit den spezifizierten Betriebsbedingungen des Ventils kompatibel sein.

Welche Materialien werden üblicherweise für Kugelhahndichtungen verwendet?

Je nach Anwendung können Elastomere, PTFE, modifiziertes PTFE und andere technische Dichtungsmassen verwendet werden. Das geeignete Material hängt von Druck, Temperatur, Medium, Bewegung und anderen Betriebsbedingungen ab.

Hält die Dichtung eines Kugelhahns hohem Druck stand?

Die Druckfestigkeit hängt von der gesamten Dichtungskonstruktion ab, einschließlich Material, Profil, Spaltmaß, Stützkomponenten, Temperatur und Ventilkonstruktion. Eine Dichtung sollte daher unter den tatsächlichen Betriebsbedingungen und nicht allein anhand des Materials bewertet werden.

Warum ist ein Kugelhahn nach API 6D undicht?

Mögliche Ursachen sind Dichtungsverschleiß, Extrusion, Oberflächenbeschädigung, übermäßiger Verschleiß, unsachgemäße Installation, ungeeignete Materialauswahl oder ein ungeeignetes Dichtungsprofil.

Wie wähle ich eine Kugelhahndichtung für Öl und Gas aus?

Beginnen Sie mit Ventiltyp, Dichtungsort, Medium, Druck, Temperatur, Bewegung, Abmessungen, Toleranzen und Oberflächenbeschaffenheit. Anhand dieser Parameter lassen sich dann das geeignete Dichtungsmaterial und -profil bestimmen.

Können API 6D Kugelhahndichtungen individuell angepasst werden?

Ja. Kundenspezifische Abmessungen, Profile und Materialzusammensetzungen können in Betracht gezogen werden, wenn Standarddichtungsprodukte nicht den Anforderungen der Ventilkonstruktion oder des Betriebs entsprechen.
