In der Welt der Dichtungstechnik ist die Wahl der richtigen Dichtung entscheidend für die Zuverlässigkeit, Sicherheit und Leistungsfähigkeit von Systemen. Unter den zahlreichen Dichtungskonstruktionen, die in Ölfeld- und Industrieanlagen eingesetzt werden, ist die T-Dichtung zeichnet sich durch sein hervorragendes Gleichgewicht zwischen kompakter Bauweise, Hochdruckfähigkeit und einfacher Installation aus.

Was ist ein T-Siegel?

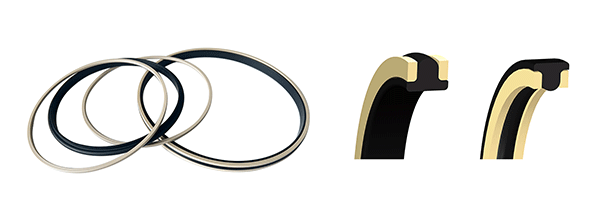

Eine T-Dichtung ist eine dreiteilige Dichtungseinheit, die aus einem elastomeren Dichtungselement in Form des Buchstabens „T“ und zwei weiteren Dichtungsteilen besteht. Backup-Ringe (üblicherweise aus PTFE, PEEK oder anderen Antiextrusionsmaterialien hergestellt).

Diese Konstruktion trägt dazu bei, dass die T-Dichtung sowohl bei niedrigen als auch bei hohen Drücken eine starke Dichtungskraft aufrechterhält und gleichzeitig ein Extrudieren verhindert wird – ein häufiger Ausfallmechanismus bei herkömmlichen O-Ringen in Hochdruckanwendungen.

Hauptmerkmale und Vorteile

Hervorragende Anti-Extrusionsleistung
Die beiden Stützringe an beiden Seiten des Elastomerkerns sorgen für eine stabile Abstützung und verhindern, dass das Gummi unter hohem Druck in die Extrusionsspalte gepresst wird.

Stabile Abdichtung über verschiedene Druckbereiche
Im Gegensatz zu O-Ringen, die sich bei der Installation oder im Betrieb verdrehen oder verdrehen können, sorgt die Geometrie der T-Dichtung für Stabilität und korrekte Ausrichtung und gewährleistet so eine gleichbleibende Abdichtung von niedrigem bis hohem Druck.

Kompaktes Nutdesign
T-Dichtungen werden häufig als direkter Ersatz für O-Ringe in rechteckigen Nuten verwendet, wobei nur minimale Änderungen am bestehenden Hardware-Design erforderlich sind.

einfache Installation
Die geteilten Stützringe ermöglichen (sofern sie so konstruiert sind) eine einfachere Montage im Vergleich zu massiven Stützkonfigurationen, insbesondere bei größeren Durchmessern.

Typische Anwendungen

T-Dichtungen finden breite Anwendung in:

Hydraulikzylinder

Bohrlochkopf- und Bohrlochwerkzeuge

Unterwasserausrüstung

Ventile und Aktuatoren

Hochdruckprüfsysteme

Ihre Fähigkeit, auch unter extremen Druck- und dynamischen Bedingungen zuverlässig zu funktionieren, macht sie zu einer beliebten Wahl in den Bereichen Öl und Gas, Luft- und Raumfahrt sowie industrielle Hydraulik.

Kontakt JST-Dichtungen für zuverlässige Dichtungslösungen.
