In Bohrlochkopf-Systemen für Öl und Gas ist die Auswahl der richtigen Dichtungslösung entscheidend für die Aufrechterhaltung der Druckintegrität und der langfristigen Betriebssicherheit. Zwei häufig in Gehäuseköpfen und Rohrköpfen eingesetzte Dichtungsprodukte sind die FS-Dichtung und die P-Dichtung. Obwohl beide für statische Abdichtungen in Bohrlochkopfausrüstungen ausgelegt sind, wurden sie für unterschiedliche Dichtungsbedingungen und Installationsanforderungen entwickelt.

Dieser Leitfaden erläutert die wichtigsten Unterschiede zwischen FS-Dichtungen und P-Dichtungen und hilft Ingenieuren und Geräteherstellern, die am besten geeignete Lösung für ihre Bohrlochkopf-Anwendungen auszuwählen.

Was ist eine FS-Dichtung?

Eine FS-Dichtung ist eine statische Dichtung, die für Bohrlochkopfausrüstungen entwickelt wurde, bei denen die Gehäuseoberfläche relativ raue Oberflächenbeschaffenheiten oder größere Maßtoleranzen aufweisen kann. Sie erzeugt eine zuverlässige Abdichtung durch die Kombination aus Elastomerkompression und druckunterstützter Abdichtung, wodurch sie Oberflächenunregelmäßigkeiten ausgleichen kann und gleichzeitig die Dichtungsintegrität unter Hochdruckbedingungen aufrechterhält.

FS-Dichtungen werden häufig installiert in:

• Gehäuseköpfen
• Gehäusespulen
• Rohrköpfen
• Oberflächen-Bohrlochkopfbaugruppen

Ihre Fähigkeit, sich an unvollkommene Dichtungsflächen anzupassen, macht sie zu einer bevorzugten Option für viele standardmäßige Bohrlochkopf-Anwendungen.

Was ist eine P-Dichtung?

Eine P-Dichtung ist eine druckaktivierte Bohrlochkopfdichtung, die speziell dafür entwickelt wurde, den Ringraum zwischen dem Gehäuse und dem Bohrlochkopfgehäuse abzudichten. Sie besteht aus einem Elastomer-Dichtungselement in Kombination mit Anti-Extrusions-Stützringen, die je nach Anwendung aus Edelstahlgeflecht oder massivem Kohlenstoffstahl gefertigt sein können.

Sobald der Dichtmitteldruck angewendet wird, dehnt sich das Elastomer gegen die Dichtflächen aus, während die Stützringe eine Extrusion bei hohem Differenzdruck verhindern.

P-Dichtungen werden typischerweise im unteren Dichtungsbereich einer Gehäusespule oder eines Rohrkopfs installiert, um eine redundante Abdichtung zwischen dem Gehäuseringraum und der Flanschverbindung bereitzustellen.

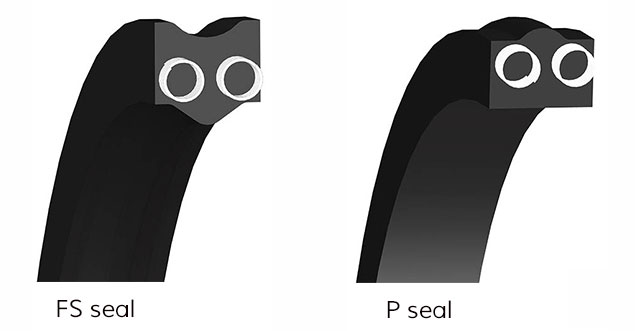

FS-Dichtung vs. P-Dichtung: Wichtige Unterschiede

Obwohl beide Dichtungen in ähnlichen Anlagen eingesetzt werden, unterscheiden sich ihre Dichtmechanismen und Installationsmethoden.

Welche Dichtung bietet eine bessere Leistung unter hohem Druck?

Beide Dichtungslösungen sind für Hochdruckanwendungen in Ölfeldern geeignet, jedoch bewältigen sie den Druck auf unterschiedliche Weise.

Eine FS Seal nutzt mechanische Kompression in Kombination mit Systemdruck, um die Dichtleistung zu verbessern. Wenn der Innendruck steigt, wird die Dichtung stärker an die Kontaktflächen angepresst.

Eine P Seal wird hingegen durch Dichtmittel aktiviert. Eingespritztes Dichtmittel aktiviert das Elastomer, während integrierte Stützringe einen starken Widerstand gegen Extrusion bieten. Dieses Design macht die P Seal besonders effektiv bei Anwendungen, die eine redundante Dichtbarriere unter extrem hohen Drücken erfordern.

Wie unterscheiden sich die Installationsanforderungen?

Die Installation ist ein weiterer wesentlicher Unterschied zwischen den beiden Designs.

FS Seals werden während der Wellhead-Montage installiert und beginnen durch kontrollierte Kompression sofort mit der Abdichtung.

P Seals erfordern nach der Installation eine Dichtmitteleinspritzung. Dieser zusätzliche Aktivierungsprozess ermöglicht es der Dichtung, größere Spalte auszugleichen und die Dichtleistung auch bei sich im Laufe der Zeit ändernden Betriebsbedingungen aufrechtzuerhalten.

Aufgrund dieses Unterschieds werden P Seals häufig ausgewählt, wenn Betreiber ein zusätzliches Maß an Abdichtungssicherheit benötigen.

Welche Dichtung sollten Sie wählen?

Die Wahl hängt von den Betriebsbedingungen und der Anlagenauslegung ab.

Eine FS Seal wird im Allgemeinen bevorzugt, wenn:

• Eine Standard-Wellhead-Abdichtung erforderlich ist
• Raue Gehäuseoberflächen berücksichtigt werden müssen
• Eine zuverlässige langfristige statische Abdichtung das Hauptziel ist

Eine P Seal ist häufig die bessere Wahl, wenn:

• Extrem hoher Druck erwartet wird
• Eine redundante Abdichtungsfähigkeit erforderlich ist
• Die Anti-Extrusions-Leistung entscheidend ist
• Dichtmitteleinspritzsysteme in das Wellhead-Design integriert sind

Letztendlich sollte die geeignete Lösung auf Grundlage der Gerätekonfiguration, der Druckstufe, des Designs der Dichtungsnut und der geltenden API-Spezifikationen ausgewählt werden.

Kundenspezifische FS Seals und P Seals für Wellhead-Anlagen

Bei JST Seals fertigen wir sowohl FS Seals als auch P Seals für API-Wellhead-Anlagen. Unsere Dichtungslösungen sind für anspruchsvolle Öl- und Gasumgebungen ausgelegt, in denen Druckintegrität und lange Lebensdauer entscheidend sind.

Wir bieten:

• Kundenspezifische Abmessungen basierend auf Wellhead-Zeichnungen
• NBR-, HNBR-, FKM- und FFKM-Materialien
• Drahtgeflecht-Stützringe aus Edelstahl oder massive Stützringe aus Kohlenstoffstahl für P Seals
• Technische Unterstützung für neue Anlagen und Ersatzdichtungen
• Strenge Qualitätskontrolle für Hochdruck-Wellhead-Anwendungen

Ob Sie einen Standardersatz oder eine kundenspezifische Dichtungslösung benötigen, unser Engineering-Team kann Ihnen helfen, die richtige Dichtung für Ihre Betriebsbedingungen auszuwählen.

Häufig gestellte Fragen

Sind FS Seals und P Seals austauschbar?

Nein. Obwohl beide in Wellhead-Anlagen eingesetzt werden, verfügen sie über unterschiedliche Dichtungsstrukturen, Aktivierungsmethoden und Installationsanforderungen. Sie sollten entsprechend der ursprünglichen Anlagenauslegung und den Betriebsbedingungen ausgewählt werden.

Welche Dichtung ist besser für raue Gehäuseoberflächen geeignet?

Beide Designs können raue Gehäuseoberflächen abdichten. FS-Dichtungen gleichen dies durch ihr Dichtungsprofil und ihre Kompression aus, während P-Dichtungen injiziertes Dichtmittel und Stützringe verwenden, um die Dichtleistung aufrechtzuerhalten.

Warum verwendet eine P-Dichtung Stützringe?

Stützringe verhindern, dass das Elastomer unter hohem Druck in Spaltbereiche extrudiert wird, verbessern die Dichtungsstabilität und verlängern die Lebensdauer.

Können beide Dichtungen angepasst werden?

Ja. FS-Dichtungen und P-Dichtungen können hinsichtlich Größe, Elastomermaterial und Stützringkonfiguration angepasst werden, um spezifische Anforderungen an Bohrlochkopfausrüstung und Betriebsbedingungen zu erfüllen.
